江蘇林森玻璃鋼的流程精細，但是制作起來還是很復雜的，想做出光滑，無氣泡，上成的玻璃鋼制品還是需要手藝的。可不要隨意模仿哦。

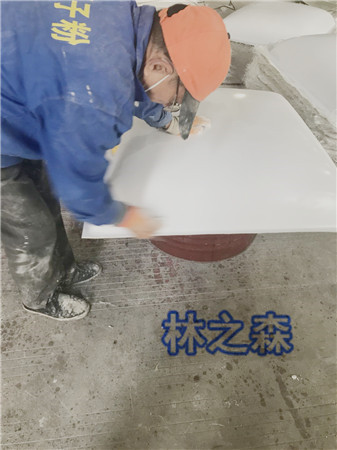

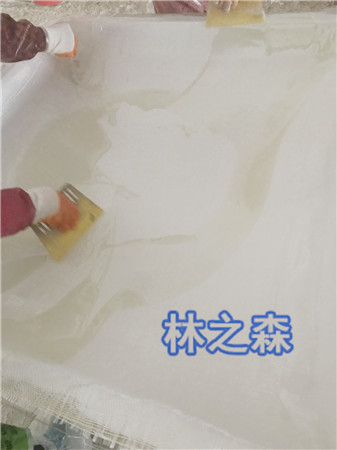

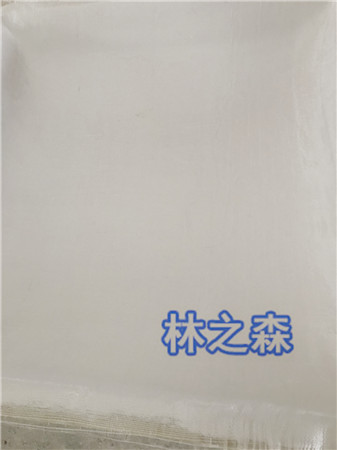

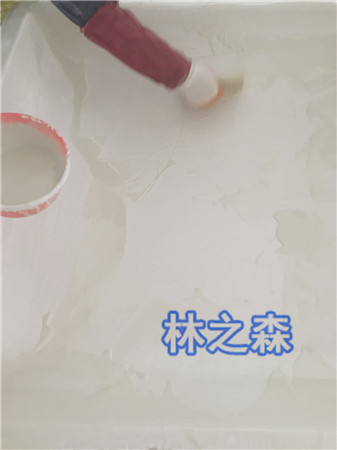

準備好所有的原材料，用濕軟布將模具表面清潔干凈，不得有污垢，灰塵等，然后用干軟布將其擦干按圖紙要求及工藝要求裁剪氈和布，每層氈（布）必須作稱重記錄（或尺寸記錄），裁剪玻璃布時兩邊的織邊應剪去。

首先：外觀要求：涂層光滑平整、光色均勻、分色清晰，不允許有流疤、集結的沙粒、皺皮、漏漆缺陷，漆膜豐滿光亮。

其次：膠衣噴涂

噴涂環(huán)境：涂料的最佳噴涂溫度為15℃-25℃，最佳濕度為55%-75%

膠衣固化：膠衣噴涂之后不能立即進入恒溫房烘干，防止膠衣表面出現“痱子”等缺陷需要固化以消除皺皮等現象

一般來說制品固化分硬化和熟化兩個階段：從凝膠到三角化一般要24h ，此時固化度達50%～70% （巴柯爾硬性度為 15），加熱可促進熟化過程，對聚酯玻璃鋼， 80℃加熱3h，對環(huán)氧玻璃鋼，后固化溫度可控制在 150℃以內。加熱固化方法很多，中小型制品可在固化爐內加熱固化，大型制品可采用模內加熱或紅外線加熱

三、脫模和修整

脫模 脫模要保證制品不受損傷。

脫模方法有如下幾種：

①頂出脫模 ②壓力脫模 ③大型制品

④復雜制品可采用手工脫模方法 先在模具上糊制二三層玻璃鋼，待其固化后從模具上剝離，然后再放在模具上繼續(xù)糊制到設計厚度，固化后很容易從模具上脫下來。

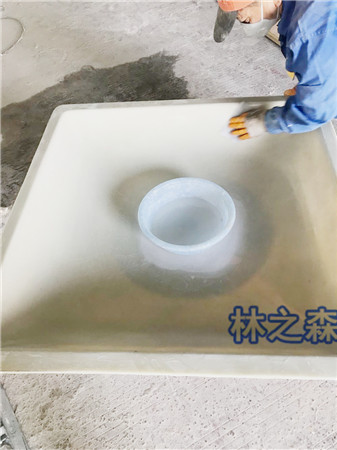

最后：手糊玻璃鋼制品的修整  修整分兩種：一種是尺寸修整，另一種缺陷修補。

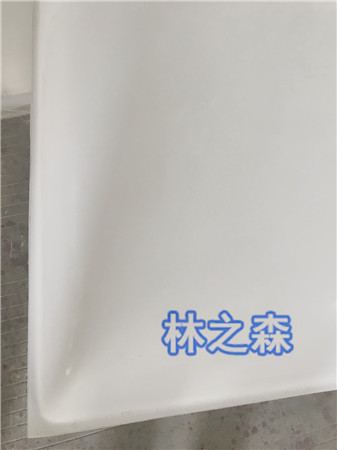

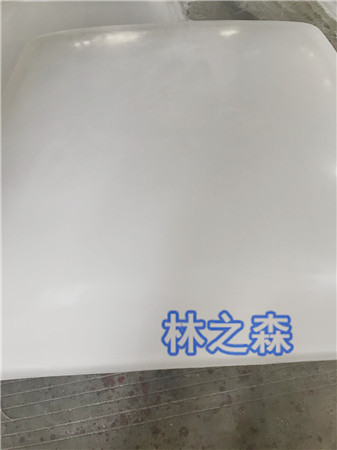

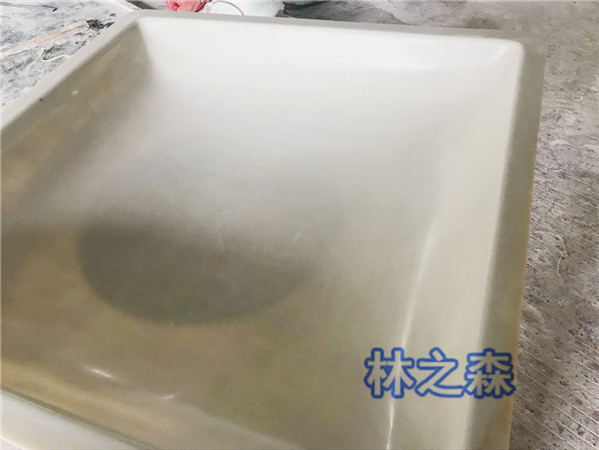

給大家看最終成品哦，光滑、無氣泡，還“無堅不摧”
